Khe hở vòng bi là gì và ứng dụng cụ thể

Khe Hở Vòng Bi Là Gì? Ứng Dụng Cụ Thể Trong Cơ Khí Chính Xác

1. Khái niệm khe hở vòng bi

Khe hở vòng bi (tiếng Anh: Bearing Clearance) là khoảng cách nhỏ giữa các bộ phận lăn (bi hoặc con lăn) và rãnh lăn (raceways) trong một vòng bi, khi vòng bi không chịu tải và chưa được lắp đặt. Khe hở này có thể được đo theo hai hướng:

• Khe hở hướng kính (Radial Clearance): Khoảng cách mà vòng trong có thể di chuyển ra khỏi vị trí trung tâm theo phương vuông góc với trục.

• Khe hở hướng trục (Axial Clearance): Khoảng cách mà vòng trong có thể dịch chuyển dọc theo trục so với vòng ngoài.

Trong thực tế, khe hở vòng bi đóng vai trò cực kỳ quan trọng vì nó ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ, độ chính xác và khả năng chịu tải của vòng bi.

---

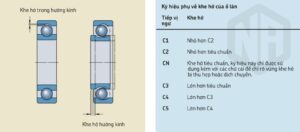

2. Phân loại khe hở vòng bi

Tùy theo mức độ khe hở, các nhà sản xuất vòng bi (như NSK, SKF, FAG…) phân loại theo các cấp ký hiệu chuẩn quốc tế, điển hình là:

• C1: Khe hở nhỏ hơn tiêu chuẩn.

• C2: Khe hở nhỏ.

• C3: Khe hở lớn hơn tiêu chuẩn.

• C4: Khe hở rất lớn.

• C5: Khe hở cực lớn.

• Tiêu chuẩn (Normal): Không ký hiệu, là khe hở tiêu chuẩn phù hợp với đa số ứng dụng thông thường.

Lưu ý: các cấp C3, C4 không có nghĩa là “kém chính xác hơn”, mà được sử dụng trong những điều kiện làm việc đặc biệt, ví dụ như nhiệt độ cao hoặc tốc độ quay lớn.

---

3. Ảnh hưởng của khe hở vòng bi đến hoạt động của máy móc

Khe hở Vòng bi không được chọn đúng có thể gây ra nhiều hậu quả nghiêm trọng:

• Khe hở quá nhỏ:
  Vòng bi sẽ bị căng cứng khi lắp đặt hoặc khi nhiệt độ tăng cao, dẫn đến ma sát lớn, quá nhiệt, làm hỏng vòng bi sớm hoặc gây bó kẹt.

• Khe hở quá lớn:
  Vòng bi có thể bị rung lắc trong khi quay, dẫn đến giảm độ chính xác, phát sinh tiếng ồn, giảm tuổi thọ, và gây hư hỏng chi tiết máy.

Vì vậy, việc lựa chọn đúng mức khe hở vòng bi dựa theo ứng dụng và điều kiện vận hành (nhiệt độ, tải trọng, tốc độ quay) là rất quan trọng.

---

4. Các yếu tố ảnh hưởng đến khe hở vòng bi

Trong quá trình sử dụng và lắp đặt, khe hở vòng bi không còn giữ nguyên như ban đầu. Dưới đây là một số yếu tố có thể làm thay đổi khe hở thực tế:

• Nhiệt độ:
  Khi máy vận hành, vòng trong (gắn với trục) thường nóng hơn vòng ngoài (gắn với vỏ máy). Do đó, vòng trong giãn nở nhiều hơn, làm giảm khe hở thực tế. Trong môi trường nhiệt độ cao, cần chọn loại có khe hở lớn (C3, C4) để bù lại hiện tượng này.

•

• Lực ép khi lắp đặt:
  Nếu lắp vòng bi quá chặt, khe hở ban đầu sẽ bị giảm, thậm chí bị triệt tiêu, dẫn đến ma sát lớn và hỏng sớm.

• Tải trọng làm việc:
  Tải trọng tác động lên vòng bi sẽ làm thay đổi khe hở tức thời. Dưới tải trọng lớn, các chi tiết lăn sẽ bị biến dạng đàn hồi, làm thay đổi khe hở.

---

5. Ứng dụng cụ thể của khe hở vòng bi trong thực tế

a. Ứng dụng trong máy CNC

Trong các máy gia công CNC, khe hở vòng bi ảnh hưởng trực tiếp đến độ chính xác vị trí và độ rung. Các trục chính cần độ cứng vững cao và tốc độ quay lớn thường dùng vòng bi có khe hở C3 hoặc được lắp với tiền tải (preload) – tức là triệt tiêu khe hở hoàn toàn để tăng độ cứng.

b. Ứng dụng trong động cơ điện

Động cơ điện quay với tốc độ cao và có sự tăng nhiệt rõ rệt, đặc biệt ở rotor (trục). Do đó, vòng bi trong động cơ điện thường sử dụng khe hở C3 để bù trừ sự giãn nở vì nhiệt, tránh hiện tượng bó kẹt trục.

c. Ứng dụng trong hộp số công nghiệp

Trong hộp số, tải trọng thay đổi liên tục và có thể sinh nhiệt do ma sát. Khe hở C3 hoặc C4 được lựa chọn để đảm bảo vận hành ổn định trong thời gian dài, hạn chế hỏng hóc do nhiệt độ và tải trọng biến thiên.

d. Ứng dụng trong máy nông nghiệp và công trình

Máy gặt, máy cày, máy xúc… thường làm việc trong môi trường bụi bẩn, va đập, và nhiệt độ thay đổi lớn. Vì vậy, vòng bi cần khe hở lớn (C3, C4) để có không gian giãn nở và duy trì độ ổn định cơ học.

---

6. Khe hở và tiền tải (Preload) – mối liên hệ quan trọng

Trong một số ứng dụng chính xác cao như trục chính máy mài, vòng bi không chỉ cần khe hở nhỏ mà còn cần áp dụng tiền tải – tức là lắp đặt sao cho các con lăn hoặc bi luôn trong trạng thái chịu lực nhẹ. Điều này giúp loại bỏ rung động, tăng độ cứng và chính xác trong gia công. Tuy nhiên, việc áp dụng tiền tải sai cách có thể làm giảm tuổi thọ vòng bi nếu quá mức.

---

7. Kết luận – Khe hở vòng bi là gì và ứng dụng cụ thể

Khe hở vòng bi là yếu tố kỹ thuật rất quan trọng nhưng thường bị bỏ qua trong quá trình thiết kế và bảo trì thiết bị cơ khí. Việc lựa chọn đúng loại khe hở phù hợp với điều kiện làm việc như tốc độ, tải trọng, nhiệt độ… sẽ giúp tăng tuổi thọ vòng bi, cải thiện độ chính xác và hiệu suất máy móc.

Tóm lại:

• Khe hở nhỏ → phù hợp cho độ chính xác cao, tải nhẹ, tốc độ cao, ít nhiệt độ.

• Khe hở lớn (C3, C4) → phù hợp trong môi trường nhiệt độ cao, tải nặng, hoặc yêu cầu giãn nở lớn.

• Tiền tải → dùng trong ứng dụng yêu cầu độ cứng và chính xác cực cao.

Trong các ngành công nghiệp hiện đại – từ sản xuất ô tô, hàng không, chế tạo máy đến công nghiệp nặng – việc kiểm soát khe hở vòng bi chính là một trong những yếu tố quyết định đến độ bền và chất lượng sản phẩm.
